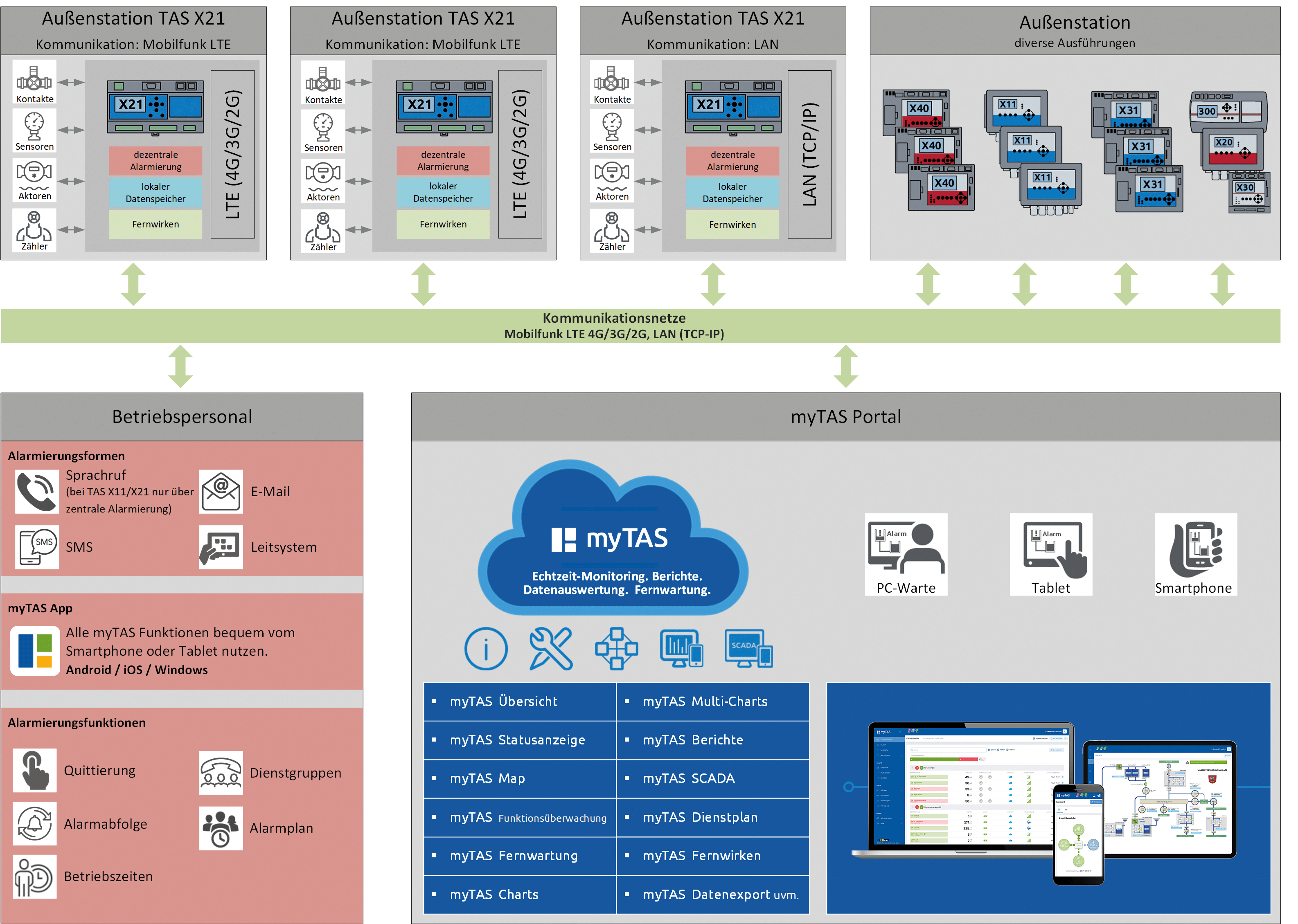

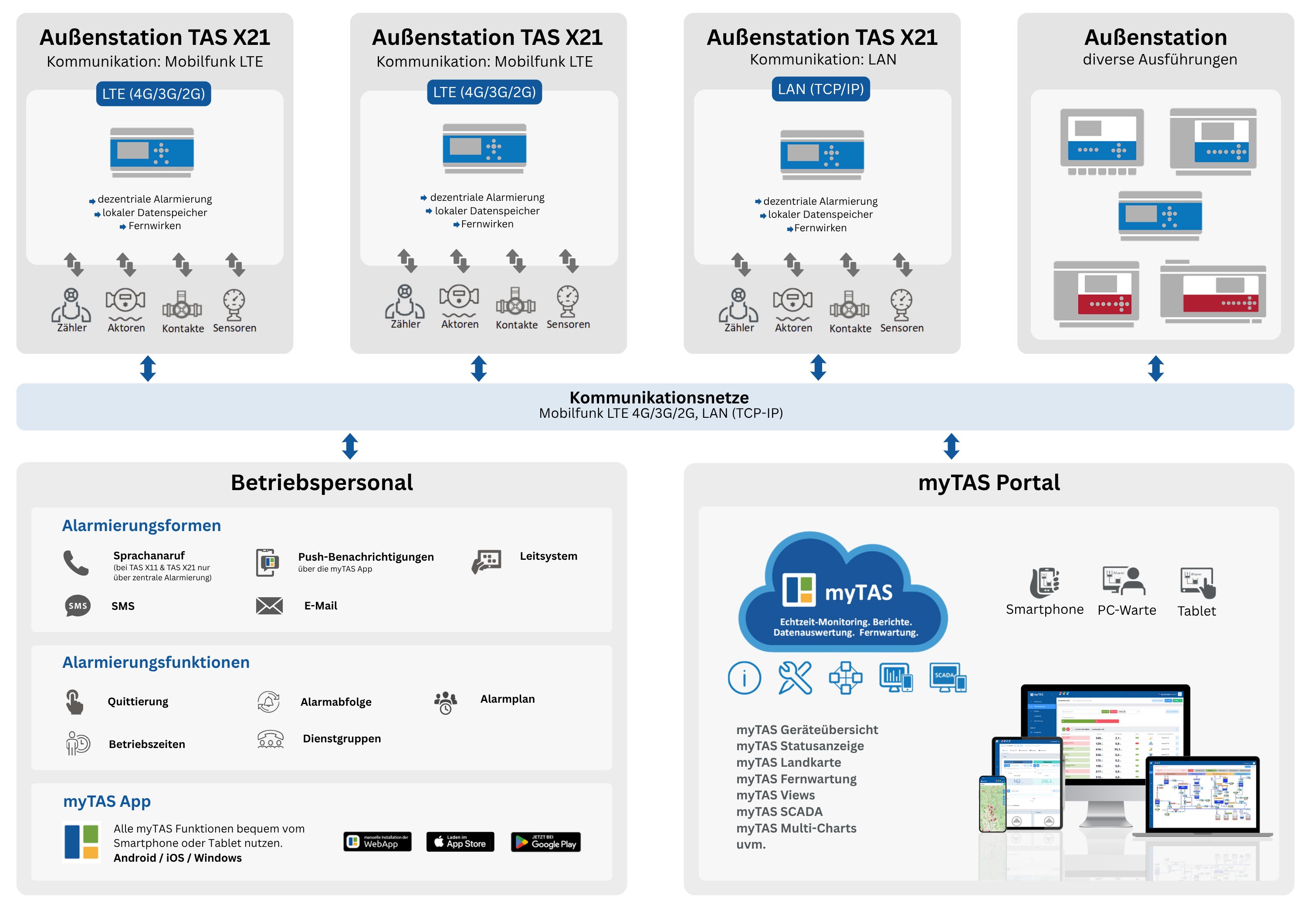

Kommunikationsschema
TAS X21
Die Welt der Kommunikationstechnik übersichtlich dargestellt.
Bei der Kommunikation muss man zwischen der dezentralen Alarmierung an das Betriebspersonal und dem Fernwirken zwischen technischen Anlagen unterscheiden.
Für die Alarmierung steht bei einer TAS Außenstation das jeweils intergrierte Modem (LTE, GSM, Analog, VoIP) für eine dezentrale Alarmierung zur Verfügung. Die möglichen Alarmierungsformen variieren je nach Modemtype und umfassen Sprachrufe, SMS sowie E-Mail.
Ein Fernwirken bzw. eine Datenübertragung erfolgt zwischen zwei TAS Stationen, zwischen TAS und dem myTAS Portal oder zwischen TAS und einer Leitstelle mit Fernwirkzentrale.
Verschlüsselung / Security
TAS Serie
Die Datenkommunikation zwischen Ihren Anlagen ist dank neuester Verschlüsselungstechniken noch sicherer.
Zusätzlich erhöhen spezifischen Fernwirk- und Datenprotokollen den sicheren Übertragungsweg.
Die allgemeine Betriebssicherheit ist zudem durch das sichere embedded CMSIS-RTOS Betriebssystem gegeben. RTOS wurde ursprünglich für militärische Einsatzzwecke entwickelt und wird aufgrund der Stabilität und Sicherheit auch in der Automatisierungstechnik eingesetzt.
Aufbau
Verschlüsselung TAS Serie
Die TAS Verschlüsselungs- und Securitymaßnahmen sind mehrstufig aufgebaut und setzen sich wie folgt zusammen:
5 | RSE | Authentifizierung | TAS-Authentifizierung, Zugangserkennung |
4 | RSE | Datenübertragung | spezifische Fernwirk- und Datenübertragungsprotokolle |
3 | RSE | Datenübertragung | PKI - zertifikatsbasierte Verschlüsselung (DTLS 1.2), Symmetrische Verschlüsselung (AES) |
2 | Mobilfunk | Datenübertragung | Basisverschlüsselung der Verbindung laut derzeitigem Standard LTE-Verschlüsselung - kryptographischen Algorithmen UEA2 und UIA2 GSM-Verschlüsselung - A5/3, A5/1 |
1 | RSE | Betriebssystem | embedded CMSIS-RTOS Betriebssystem |
