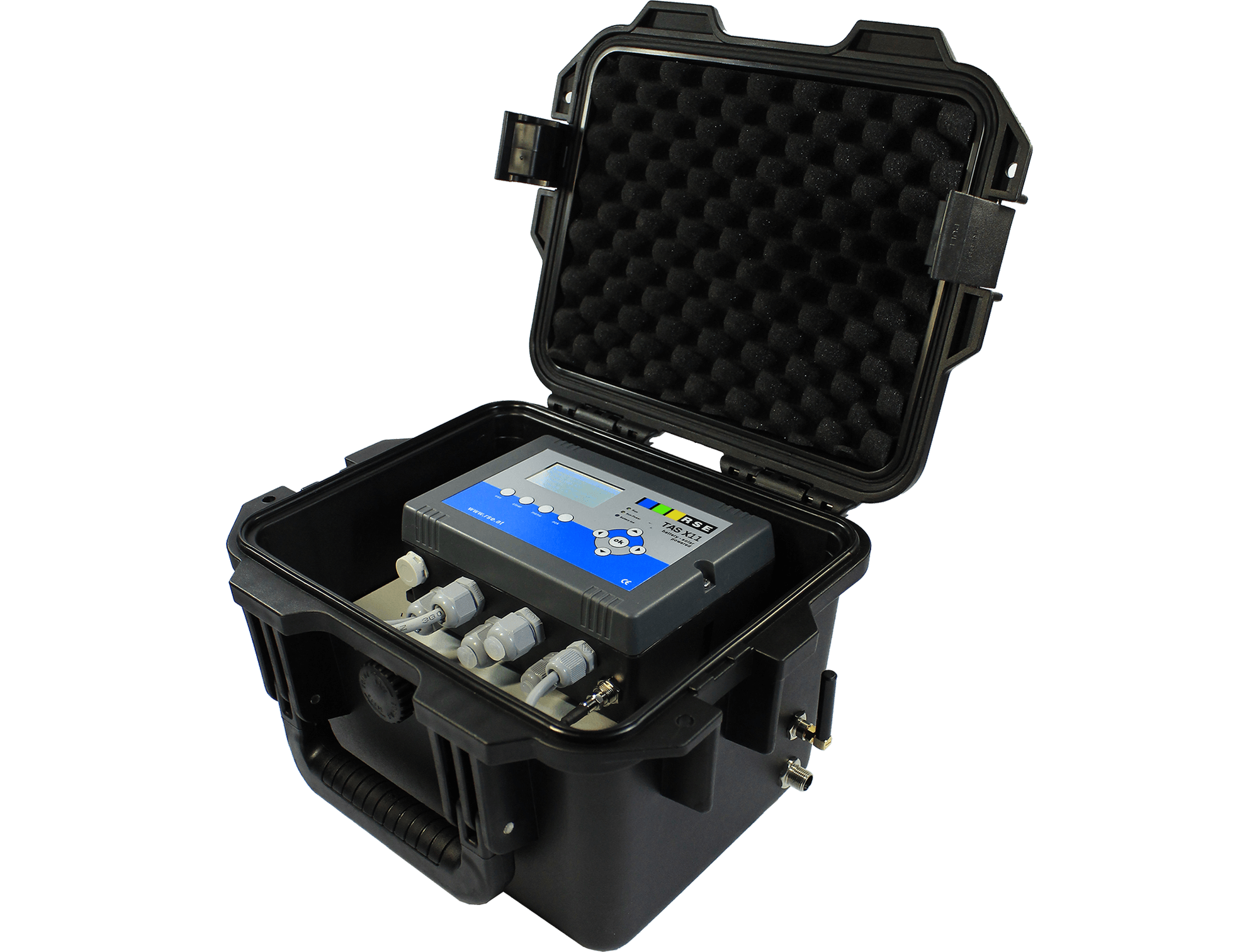

TAS Messkoffer

Energieautarkes mobiles Monitoring

Mit dem Messkoffer überwachen Sie digitale und analoge Signale ohne Energieversorgung. Die intelligente Technik erlaubt eine Echtzeit-Erfassung der Signale und stellt Ihnen die Daten aufbereitet im myTAS zur Analyse zur Verfügung. Die Datenübertragung erfolgt kostengünstig im Mobilfunknetz.

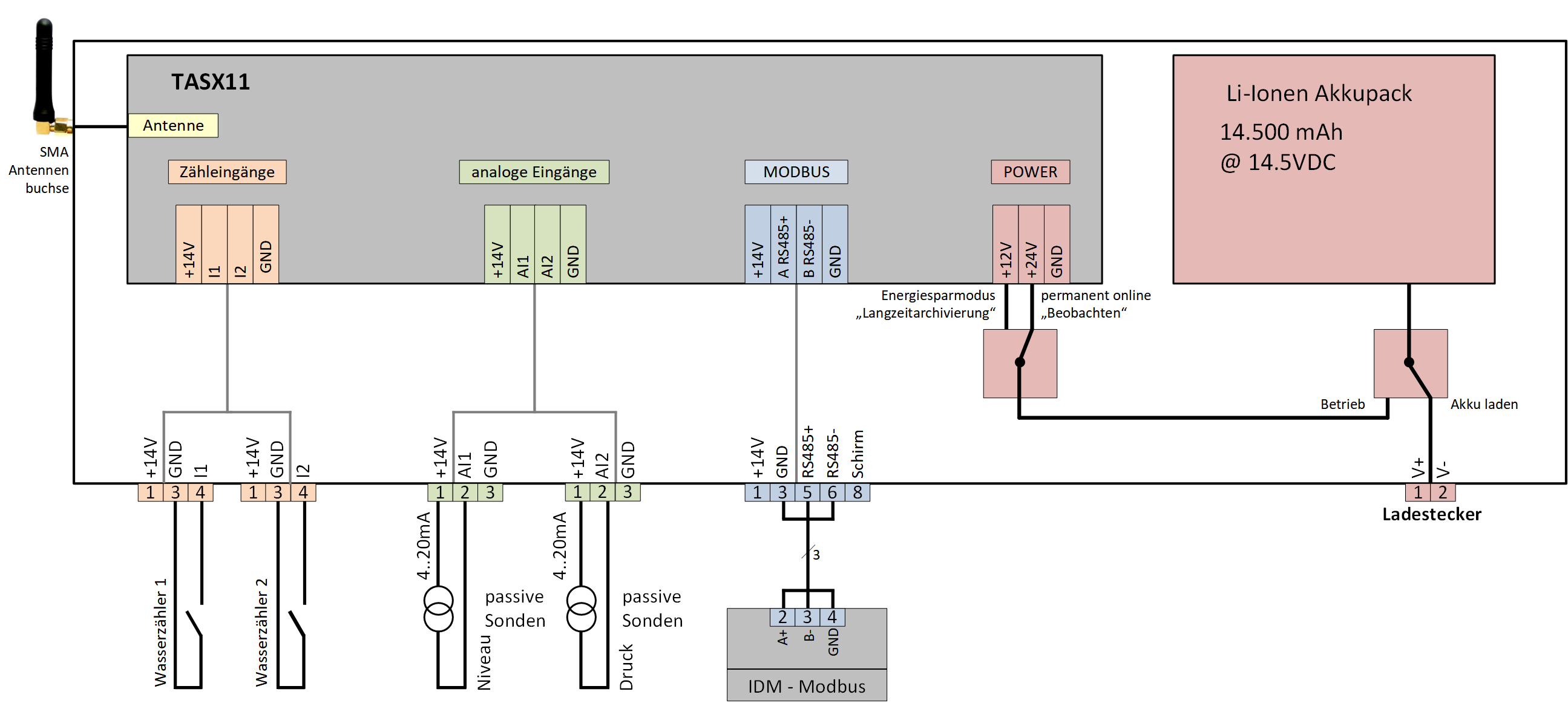

Der TAS Messkoffer ist individuell mit bis zu 2 Sensoren sowie bis zu 2 Zählern beschaltbar. Für erweiterte Sensorik wie bspw. Flexim Fluxus verfügt der TAS Messkoffer über eine Modbus Schnittstelle.

Nutzen Sie das energieautarke Komplettsystem für Rohrbruchüberwachung, Druckzonenermittlung, Rohrnetzüberwachung, Leckageerkennung, Pegelmessung, Verbrauchszählererfassung, mobile Durchflussmessung und vielen weiteren.

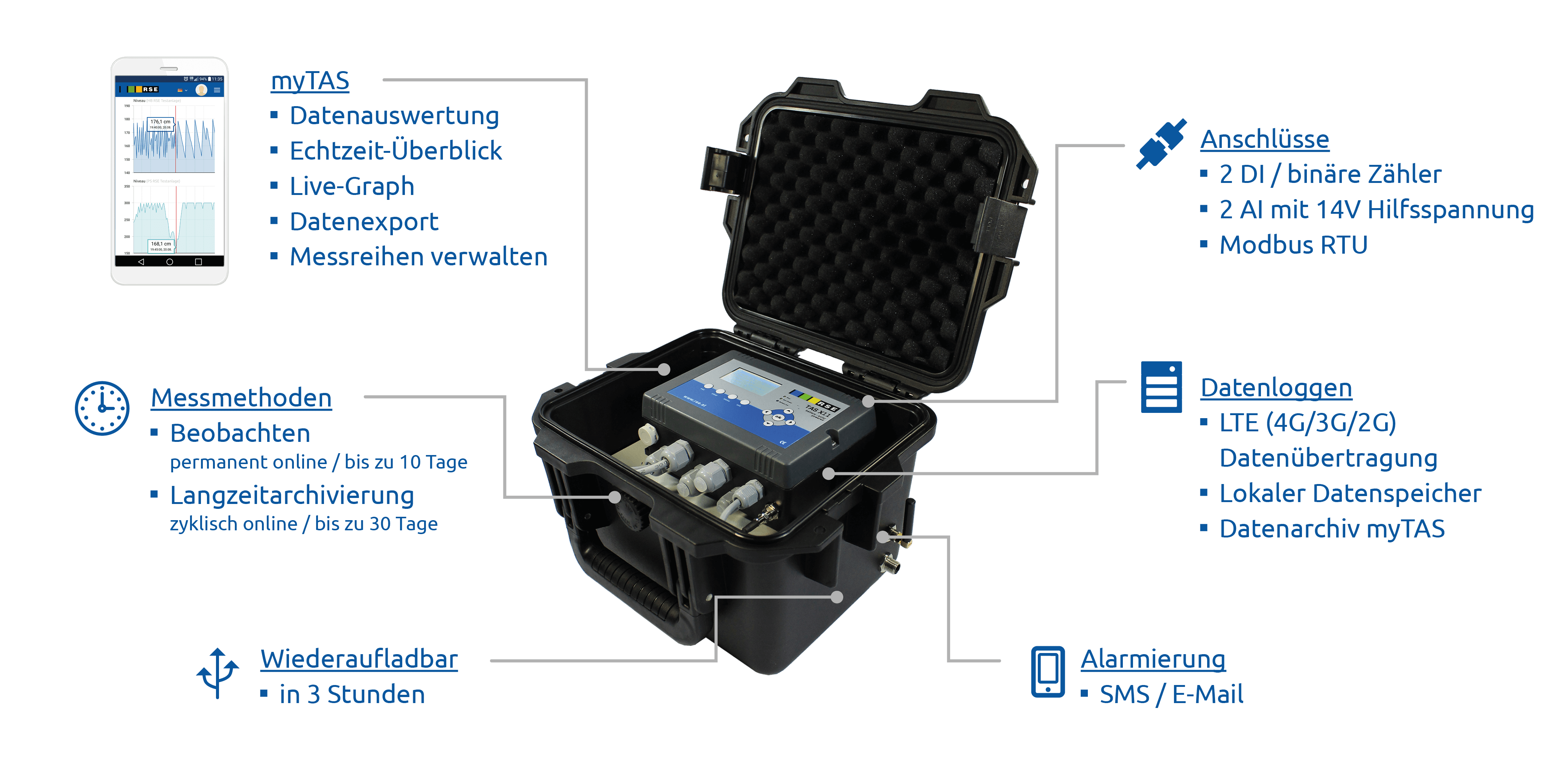

Ihre Vorteile

Echtzeitsystem mit grafischer Online-Auswertung und Berichten
Einfache Konfiguration
Energieautarke Stromversorgung
Wiederaufladbarer Akku
Zuverlässiges Datenloggen
Wählbare Betriebsmodi für unterschiedliche Messanforderungen und Laufzeiten
Sie bestimmen wann das System LIVE ist oder die Daten zyklisch speichert.

Energieautark - Mobil - Monitoring

Für den Betrieb stehen 2 wählbare Messmodi zur Verfügung:

Beobachten
für kurzfristige Detailanalysen (Laufzeit bis zu 10 Tage, je nach Sensorik).
Alle Werte stehen Ihnen permanent Live im myTAS zur Verfügung.
Langzeitarchivierung
für längere Beobachtungszeiträume (Laufzeit bis zu 30 Tage, je nach Sensorik). Laufende Datenaufzeichnung vor Ort, jedoch die Übertragung der Daten ins myTAS Portal erfolgt zyklisch, um den energieautarken Betrieb zu verlängern.

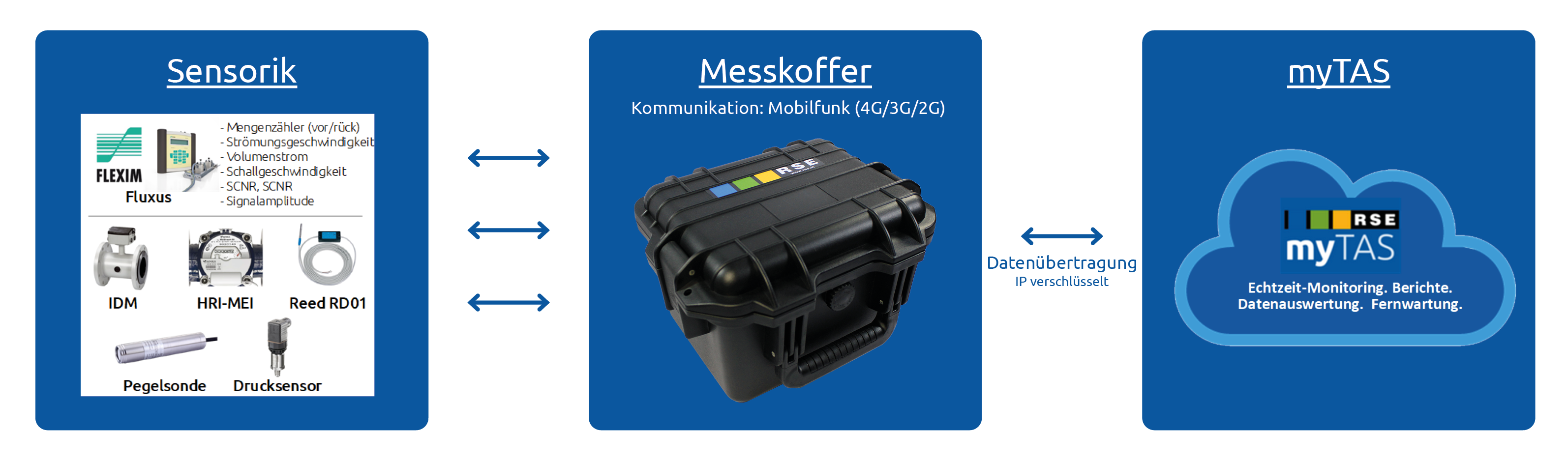

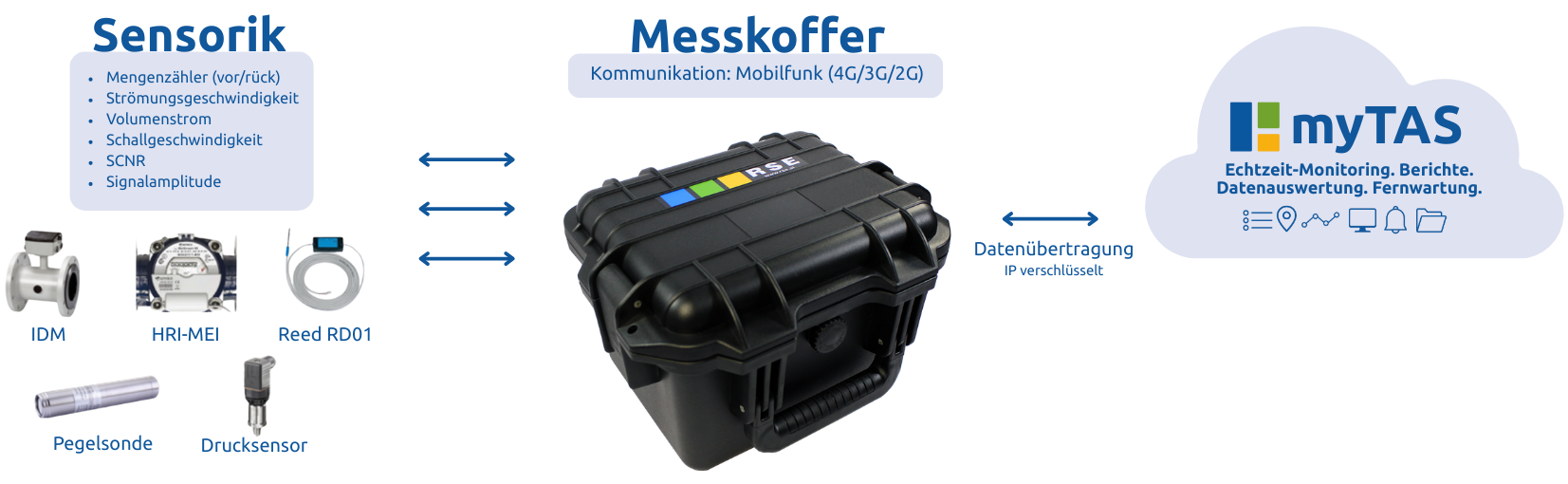

Systemtechnik im Überblick

Vom Messwert zur Datenauswertung.

myTAS - Ihre Messdaten in Echtzeit

Das myTAS Portal übernimmt die Daten der Messstellen und bereitet Ihnen die Werte zur Analyse auf. Zur umfassenden Auswertung stehen Tools, wie grafische Diagramme sowie ein umfassendes Berichtswesen, welches nach dem Einsatzort des Messkoffers unterscheidet, bereit.

Somit können Sie Ihren Messkoffer je nach Einsatzort leicht aktivieren und die Daten stehen abgegrenzt zur Verfügung. Die Anzeige Ihrer Daten ist für alle Endgeräte (Smartphone, Tablet und PC) optimiert. Der Abruf erfolgt über alle gängigen Browser, ohne zusätzliche Installation.

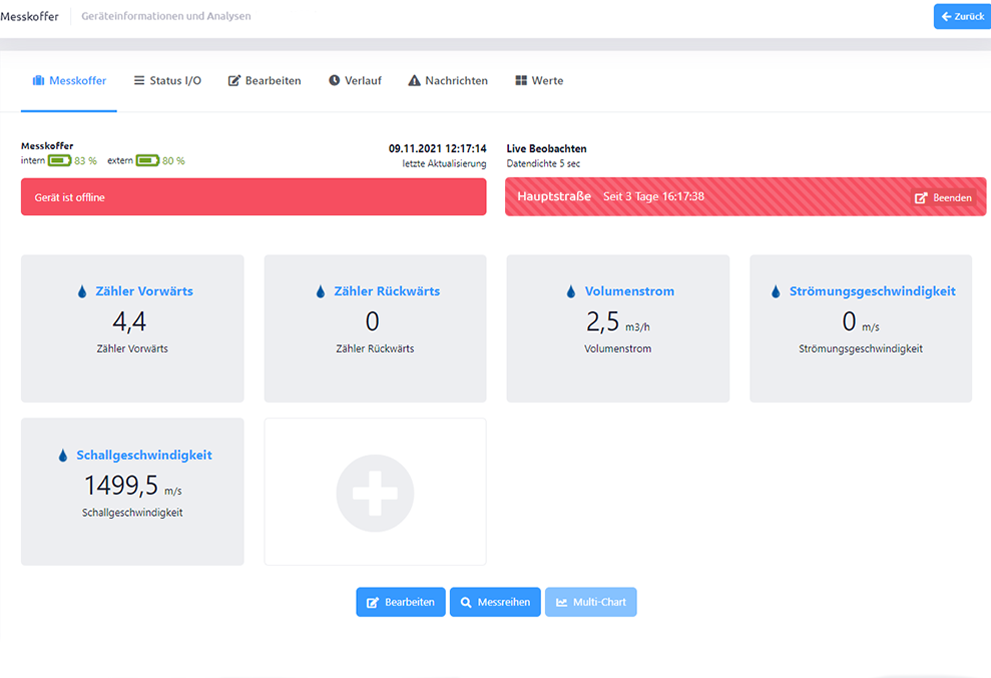

Echtzeit-Anzeige der Messdaten

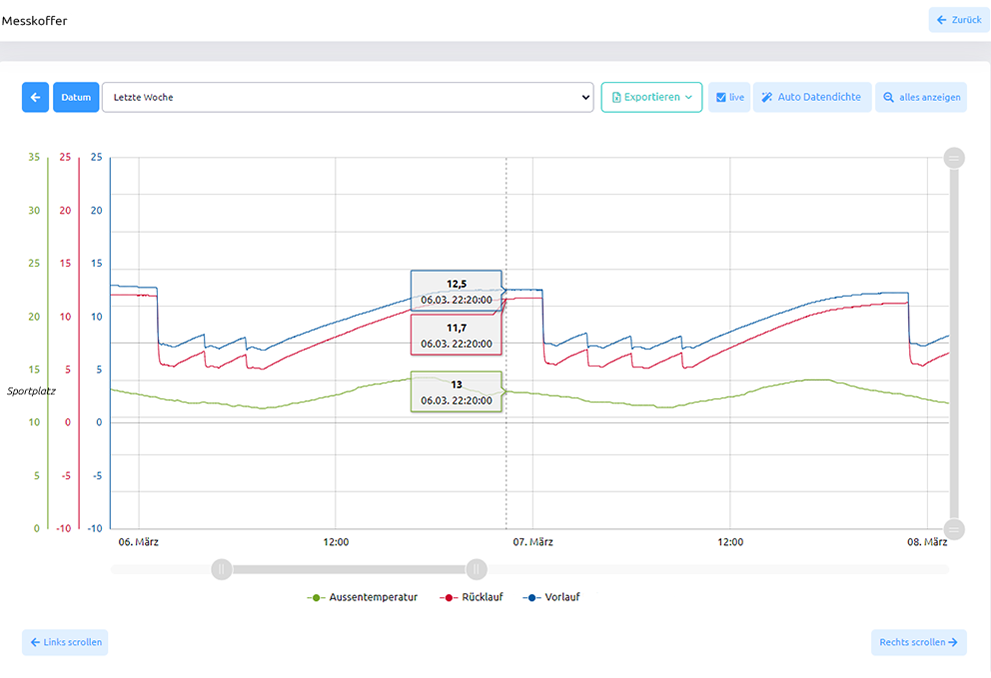

LIVE-Multi-Chart

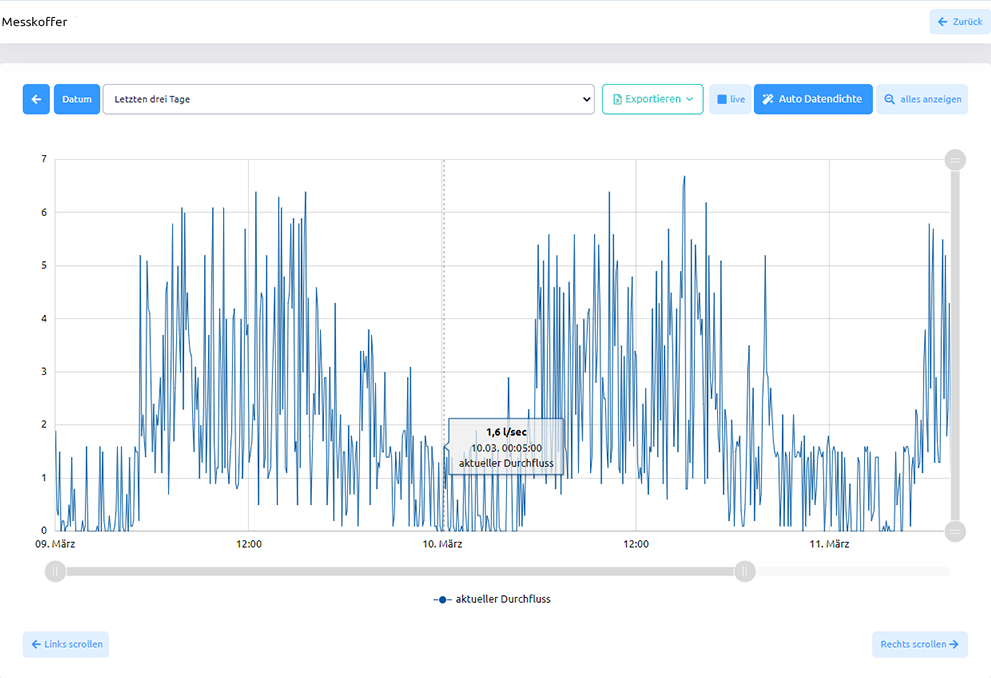

Datenpunktanalyse I

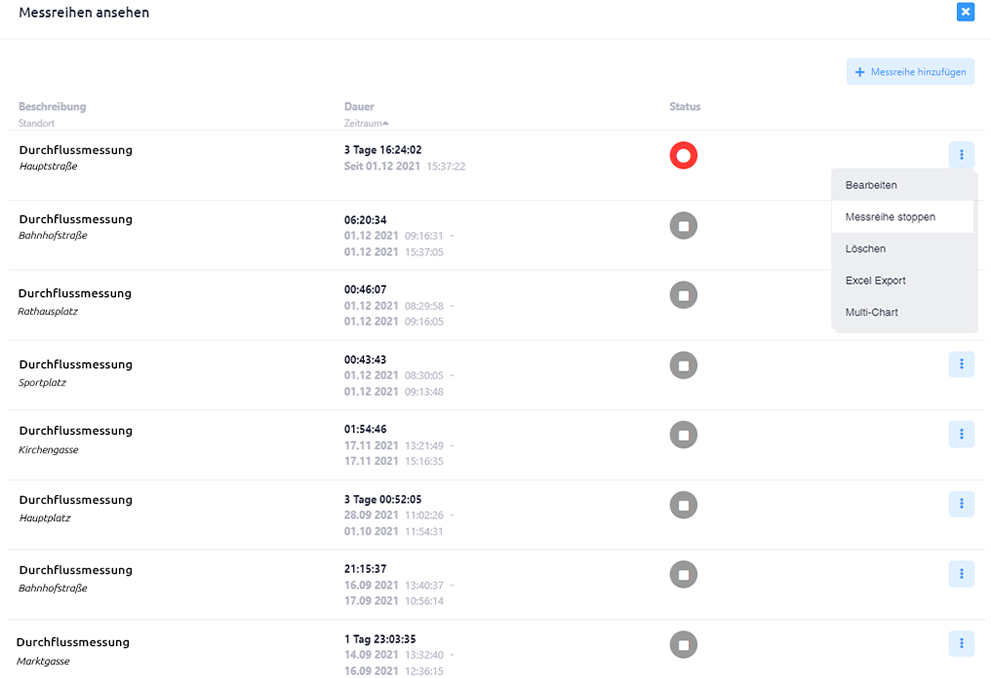

Messreihen-Archiv

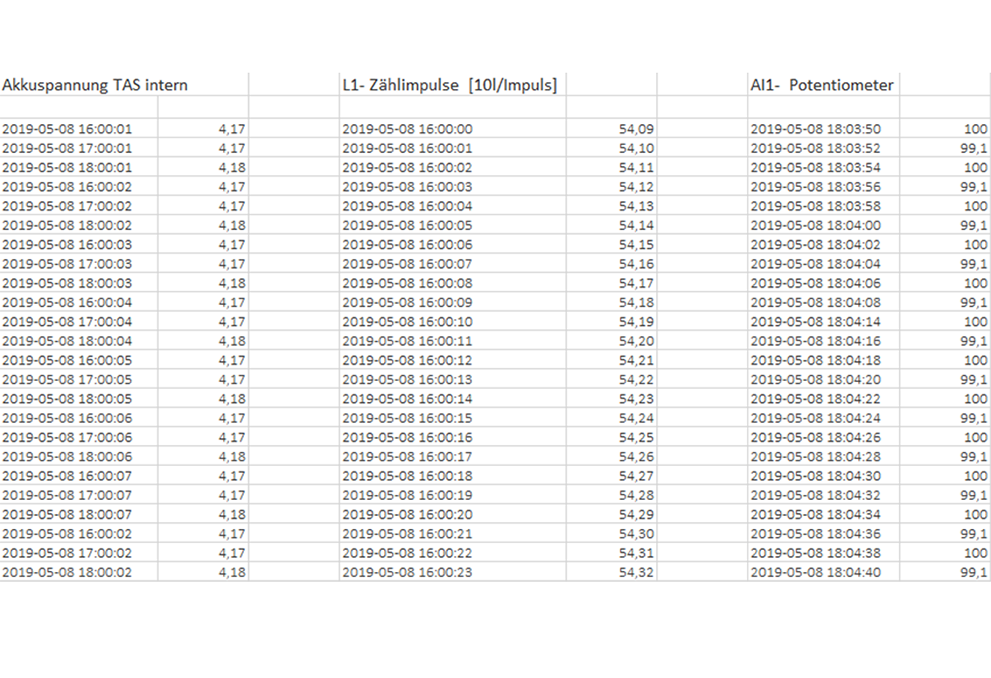

Excel-Export

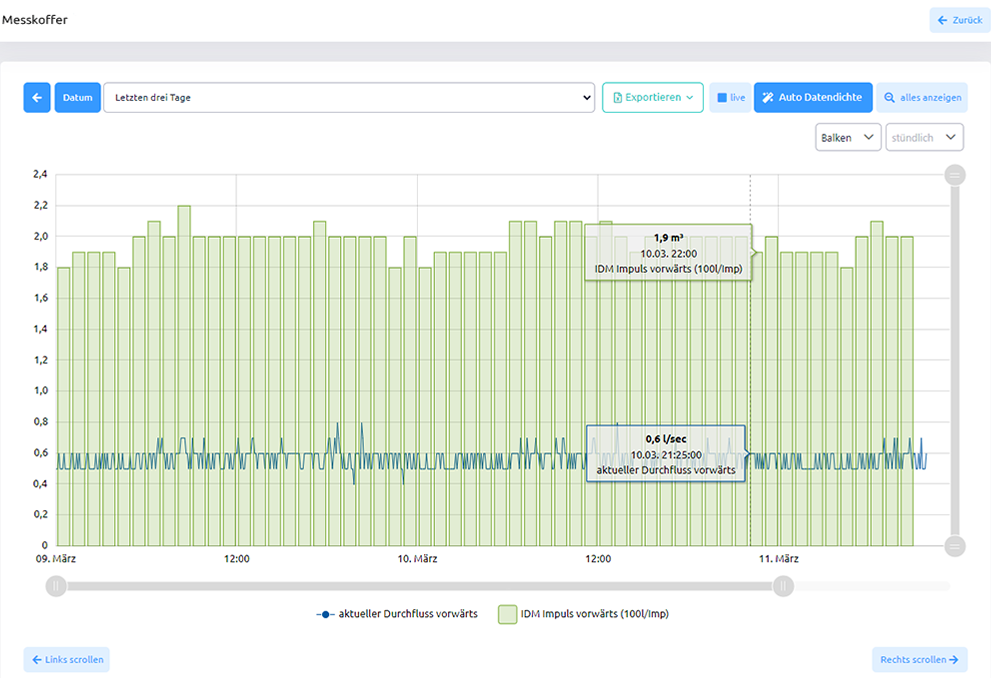

Datenpunktanalyse II

Technische Daten - Überblick

	Messkoffer BEOBACHTEN	Messkoffer LANGZEITANALYSE	TAS X11 mit Photovoltaik
Datendichte	2, 5, 10, 20, 60 Sekunden	1 Minute bis 24 Stunden	1 Minute bis 24 Stunden
Datensätze je Sensor	bis zu 43.200 / Tag	bis zu 1.440 / Tag	bis zu 1.440 / Tag
Datenübertragung	permanent online	zyklisch zwischen 5 Minuten und 24 Stunden	zyklisch zwischen 5 Minuten und 24 Stunden
Laufzeit	10 Tage	30 Tage	>5 Jahre
Akku	LiIon, 15.4V, 15.4Ah	LiIon, 15.4V, 15.4Ah	Blei, 12V, 12Ah
Hilfsspannung (bis zu +14,5 VDC)	permanent	nur während der Messung	nur während der Messung

Datenblatt

Produktdetail	Beschreibung
2 digitale Zählereingänge	Opto OC, Opto-OD, potentialfrei Reed-Kontakt, HRI-MEI Impulswertigkeiten einstellbar 11/ 101/ 1001/ 10001 pro Impuls Durchflussberechnung je Eingang aktivierbar Addierung von Eingängen möglich (Verbundwasserzähler)
2 analoge Messwerteingänge	4 … 20 mA, 12 Bit Ausgabe der 14V Hilfsspannung Definition der Skalierung und Messeinheit Aufzeichnungsdichte definierbar (10 Sekunden - 24 Stunden) Aufzeichnung bei prozentueller Messwertänderung
Wahl des Messmodus	Beobachten / Langzeitarchivierung
Technische Daten	Messsystem TAS X11 mit Datenlogging und Datenübertragung Lithium-Ionen Akku 15.400 mAH; 14,4VDC; wiederaufladbar in 3 Stunden Spannungsüberwachung mit Alarmierung Messkoffer IP68, 300 x 250 x 200 mm (B/H/T)
Datenübertragung	4G/3G/2G Datenübertragung, Antennenanschluss SMA
Anschlüsse	alle Eingänge mit IP67 Schraubverschluss inkl. 3lfm Kabel mit losem Ende Antennenanschluss SMA-Buchse (Female) Schraubverschluss für Ladekabel
Weitere Funktionen	SMS-Alarmierung Grenzwert und Schwellwertüberwachung Eigenüberwachungsfunktionen (Temperatur, Feuchtigkeit, Spannung)
