Technischer Überblick
TAS X20

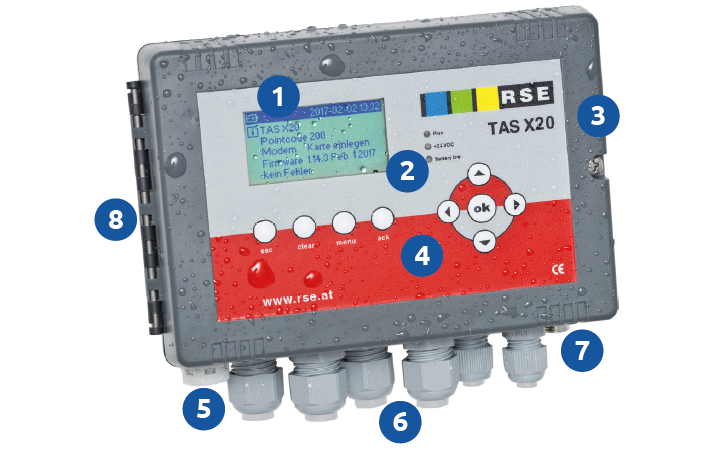

| 1 | Grafikfähiges Display mit Analyse- und Konfigurationsfunktion |
| 2 | LED-Statusanzeige |
| 3 | Verschraubbares IP65-Kompaktgehäuse |
| 4 | Funktions- und Navigationstasten |
| 5 | Druckausgleichselement |
| 6 | Schraubbare Kabeldurchführungen (IP65) |
| 7 | Antennenanschluss FME |
| 8 | Hutschienenmontage oder Wandbefestigung |

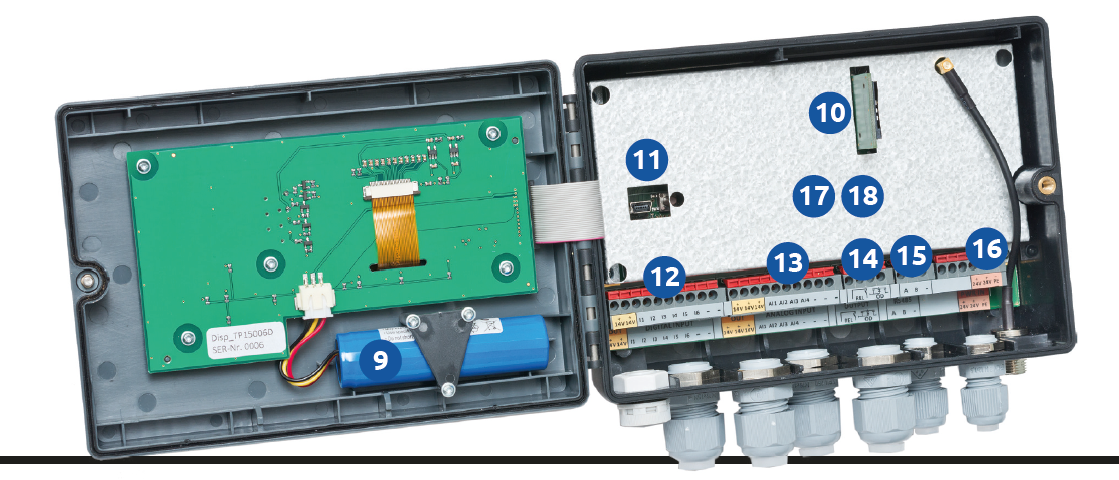

| 9 | Wechselbarer Akku zur sicheren Notstromversorgung |
| 10 | SIM-Karten Slot (Push-Push) |
| 11 | USB-Konfigurationsschnittstelle |
| 12 | Klemmleiste 6 DI oder binäre Zähler |
| 13 | Klemmleiste 4 AI mit Überwachungsfunktion |
| 14 | Klemmleiste 2 DO mit Steuerungsfunktion |
| 15 | Feldbusschnittstelle Modbus, RS485 |
| 16 | Versorgung 24 VDC (12 - 30 VDC) |
| 17 | Schirmblech |
| 18 | Schutzlackierte Elektronik mit Feuchte- und Temperatursensor |

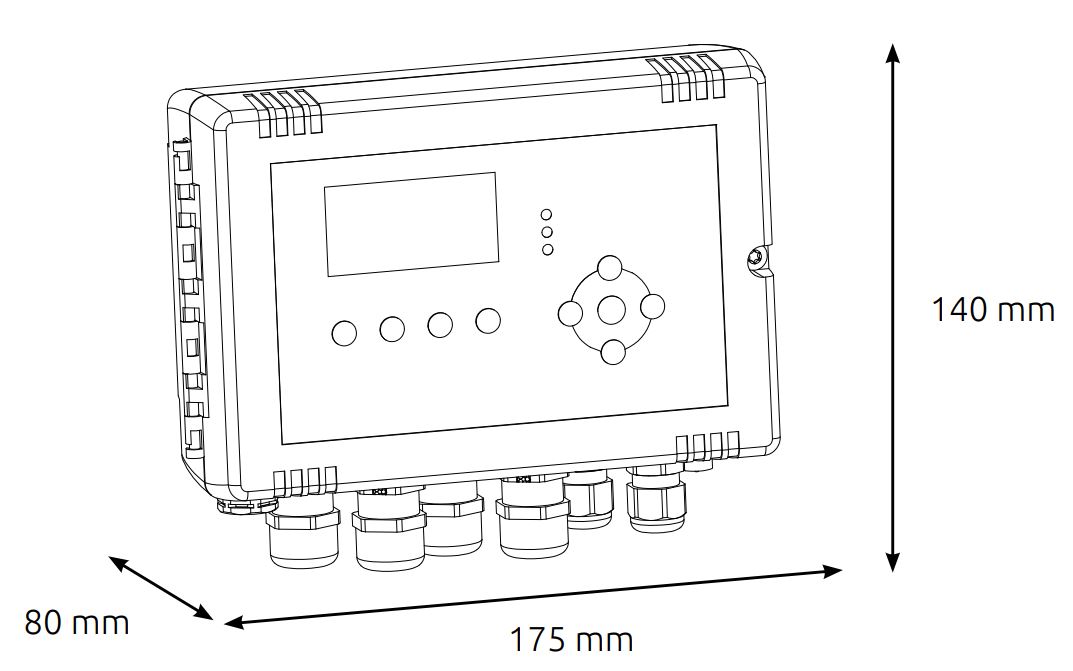

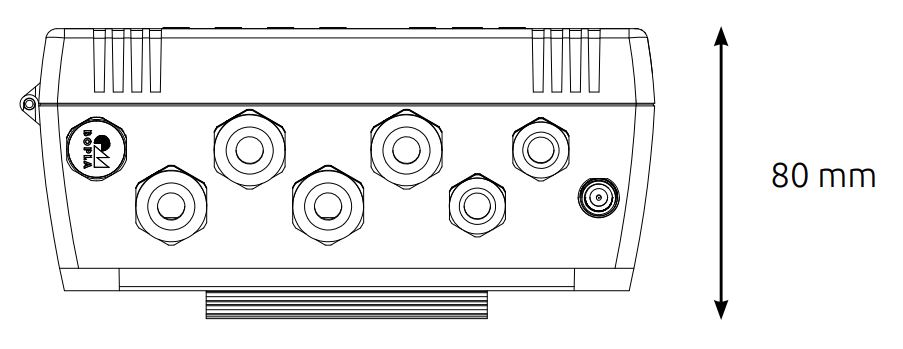

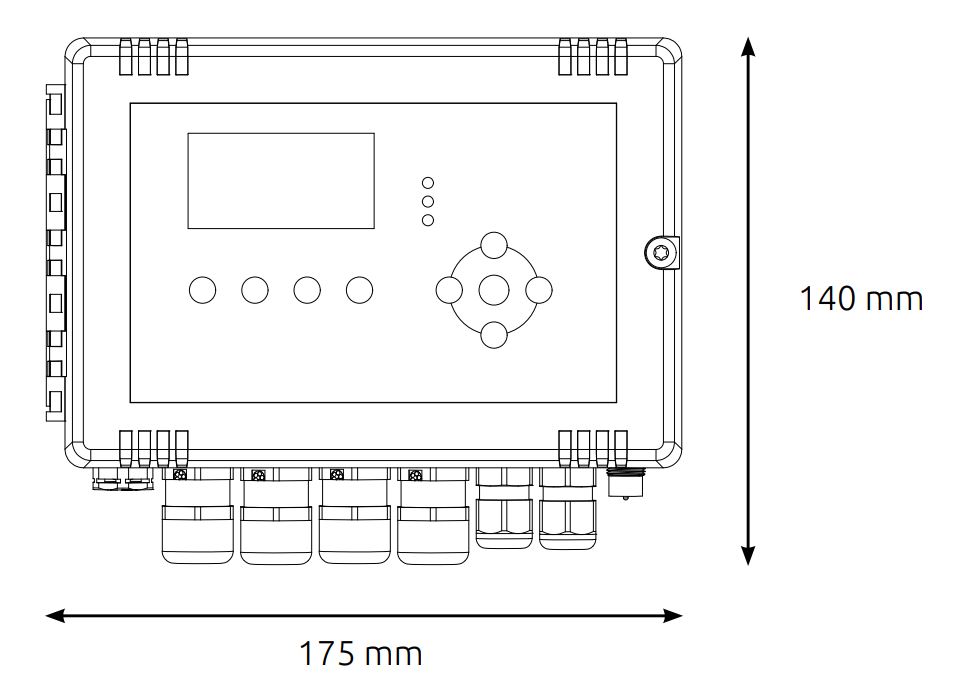

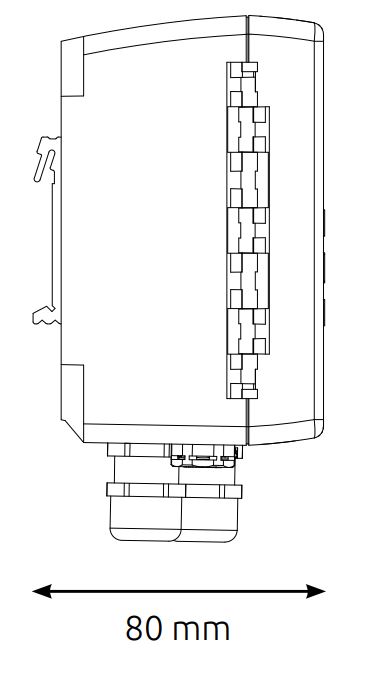

Abmessungen
Allgemeines Datenblatt
| Allgemeine Daten | |
|---|---|
| Gehäuse | Kompaktgehäuse mit Spezialdichtung |
| Abmessungen | 175 x 140 x 80 mm (B/H/T) |
| Gewicht | 1 kg |
| Schutzart | IP65 |
| 3-fach-Feuchtigkeitsschutz | Feuchtigkeitssensor Druckausgleichselement Schutzlackierte Elektronik |
| Display | 128 x 64 Pixel |
| Tastatur | 4 Funktionstasten, Navigation, OK |
| LEDs | Run +24 VDC Battery low |
| Kabeldurchführungen | schraubbare Kabeldurchführungen, IP65, 4x M16, 2x M12 |
| Hilfswerkzeug | M16/M12-Schraubschlüssel |
| Temperaturbereich | -20°C ... +50°C |
| Befestigung | Hutschienenmontage Wandmontage |
| Stromversorgung | |
|---|---|
| Versorgung | 24 VDC / 12...30 VDC |
| Maximale Stromaufnahme | max. 200 mA / Ø 35 mA |
| Notstromversorgung | integriertes Akku-Pack, 4 Stunden / LI-ION, 2.250mAh |
| Notstromversorgung, wechselbar | ja |
| CPU | |
|---|---|
| Controller | TI-MSP43, 32bit ARM Cortex M4 |
| RAM | 64 kByte |
| Filesystem | 4 MByte / Datenspeicher, Logspeicher |
| Programmspeicher | 256 kByte / Betriebssystem, Firmware |
| Betriebssystem | CMSIS RTOS |
| Normen | |
|---|---|
| EN61000-6-1, EN61000-6-3 | Haushaltsgenerics |
| EN61000-6-2, EN61000-6-4 | Industriegenerics |
| EN55022B, EN55024 | IT-Geräte |
| EN61326-1 | Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen |
| Konformität | CE, RoHS |
