Technische Daten

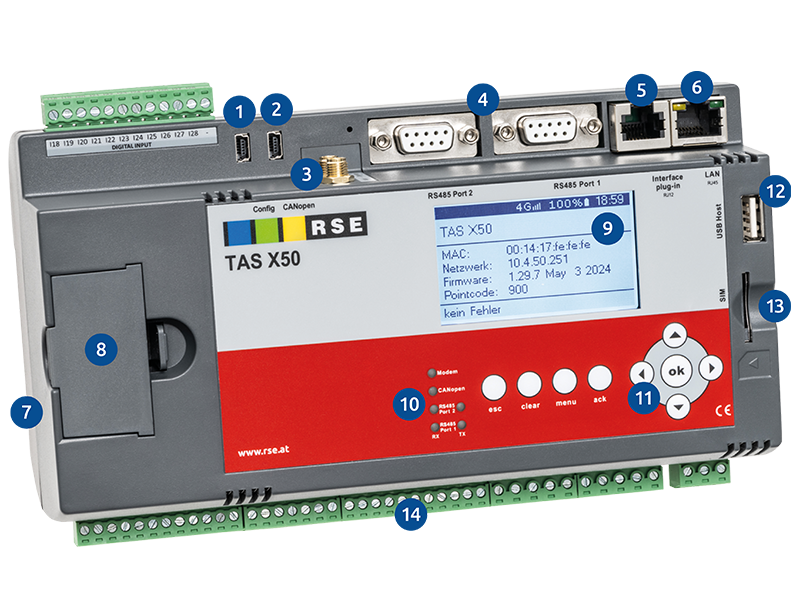

TAS X50

1 USB-Konfigurationsschnittstelle
2 CANopen Schnittstelle
3 2x Antennenanschluss SMA (LTE, MIMO) (bei Mobilfunkversionen)
4 2x RS485 Schnittstelle
5 Interface Plug-in (wählbare Typen mit MPI, RS232, zusätzliche RS485, Energiezählerschnittstellen (P1 oder M-Bus-Slave)*
6 Ethernet Konfigurations- und Kopplungsschnittstelle
(u.a. IEC 60870-5-104, Modbus TCP/IP, Profinet uvm.)
7 Hutschienenmontage mit Clip
8 Wechselbarer Akku-Pack für integrierte USV
9 Grafikfähiges Display mit Analyse- und
Konfigurationsfunktion
10 LED-Statusanzeige
11 Funktions- und Navigationstasten
12 USB-Host für Massendatenträger
13 SIM-Karten Slot (Push-Push) (bei Mobilfunkversionen)
14 Steckbare Klemmleiste
für 28DI / 7AI / 2AO / 8DO / Power

* Bestellcodes beachten

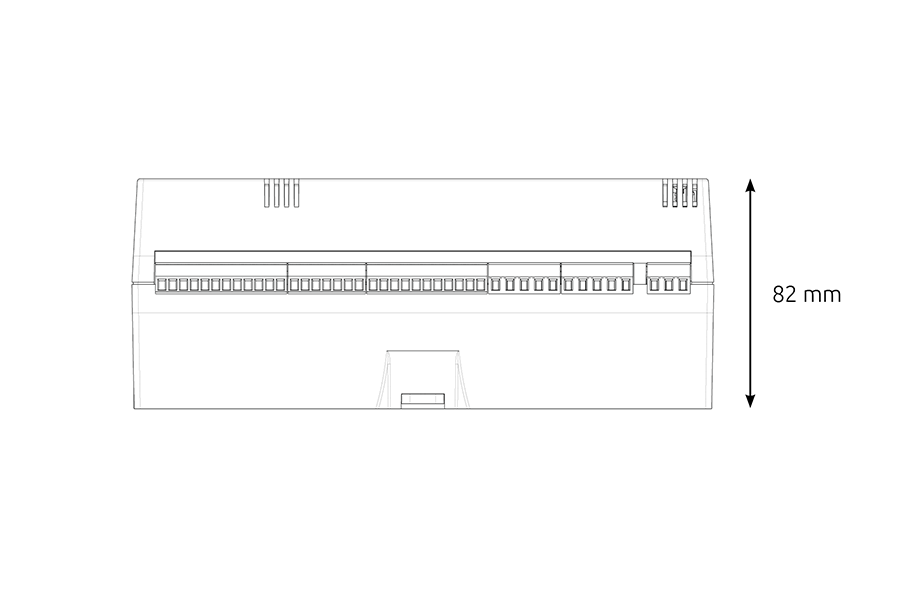

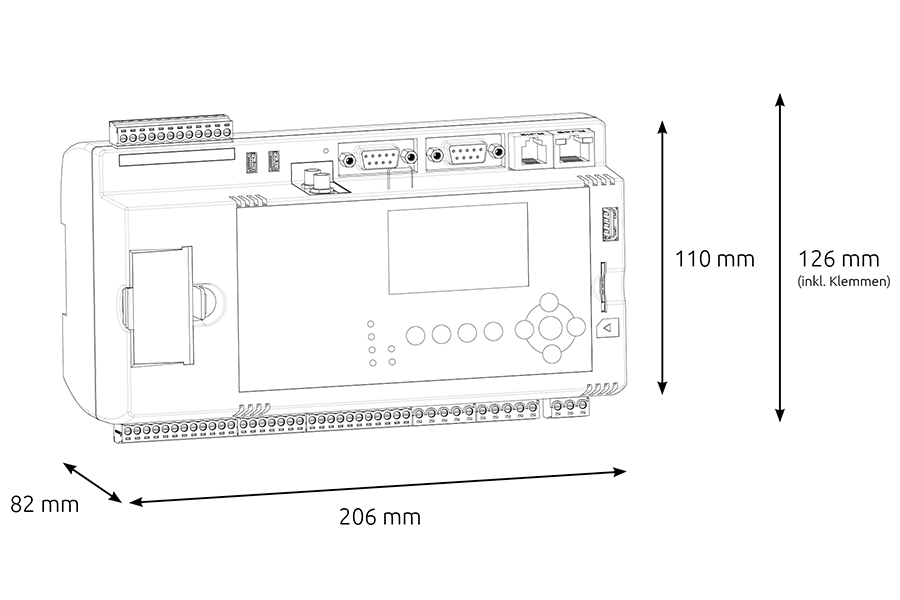

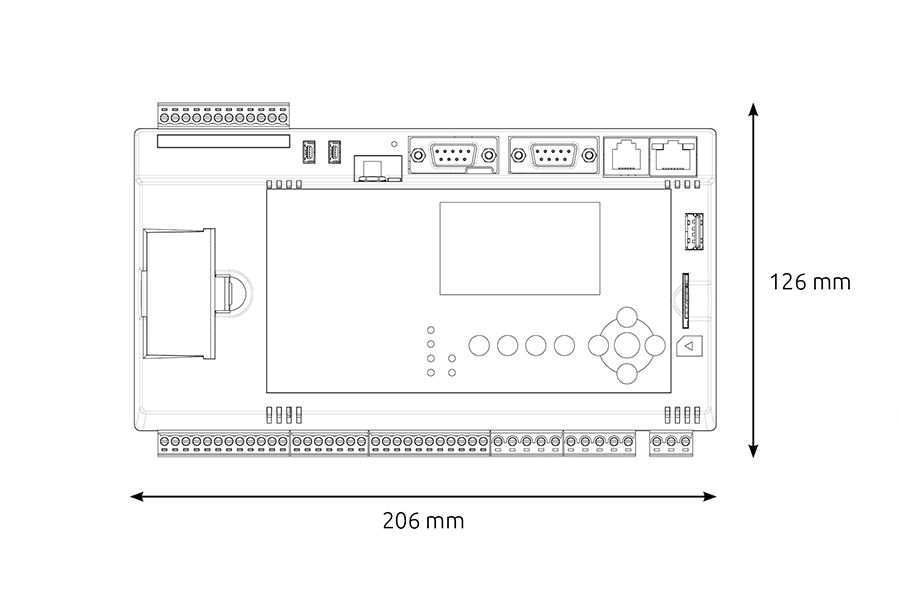

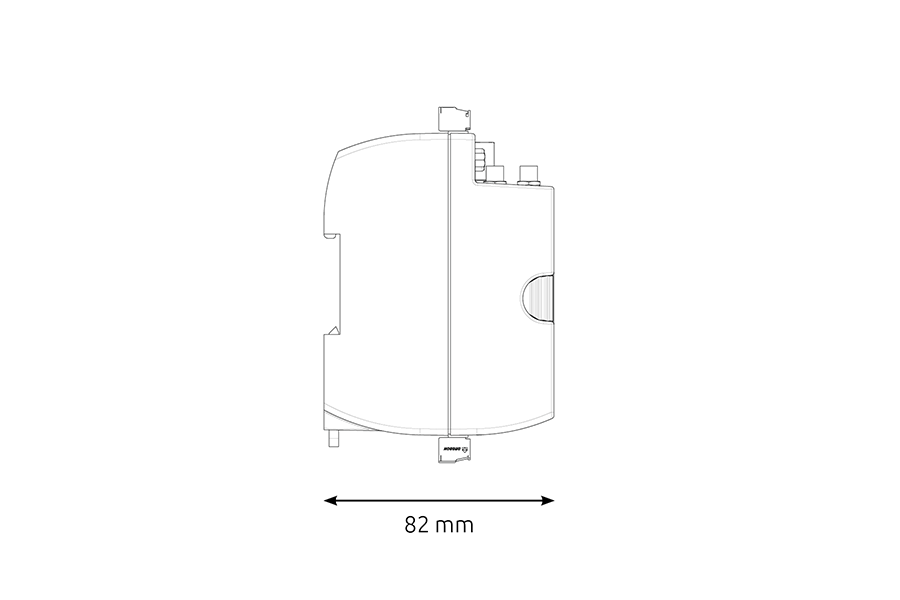

Abmessungen

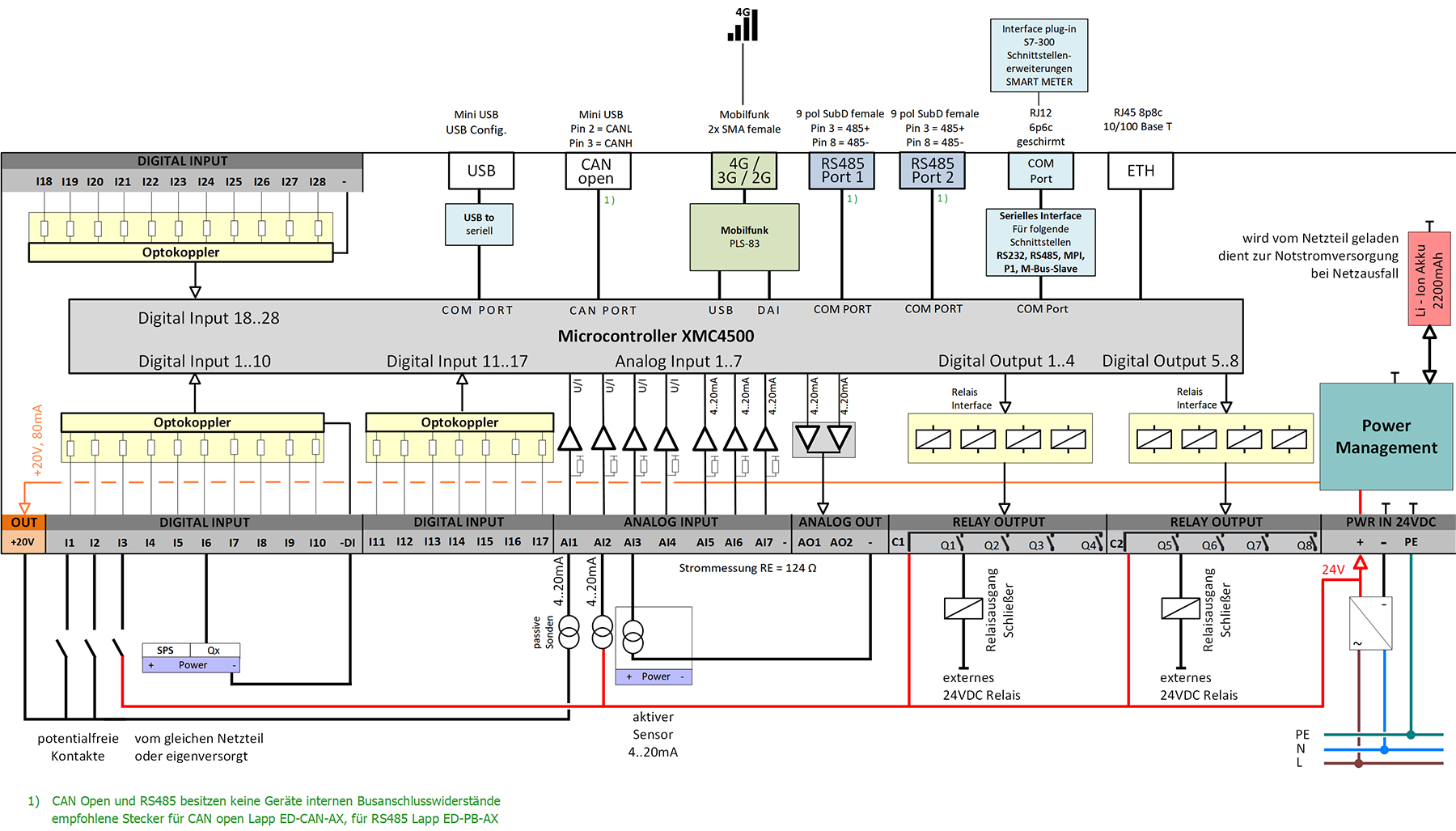

Beschaltungsbeispiel

Datenblatt

Modemvarianten
(lt. Bestellübersicht)

LTE-Modem (Mobilfunk) 4G/3G/2G, Penta Band, Mini-SIM (2FF)
Netzmodus automatisch oder manuell
APN automatisch oder manuell
Warnschwellen für SMS sowie Datenvolumen konfigurierbar
Voice over IP / VoIP Softwaremodem SIP, TCP/IP-Kommunikation, SIP-Konto mit Zugangsdaten konfigurierbar
2-Modem-Redundanz Umschalten des Alarmwegs zwischen LTE / VoIP möglich
LTE und VoIP können parallel genutzt werden
LAN only TAS Protokollkonverter mit voller TCP/IP Funktion
I/Os - Eingänge, Ausgänge
Digitale Eingänge 28 DI (18 ... 30 VDC)
Zählereingänge DI als binäre Zählereingänge nutzbar
Impulszähler für Wasserzähler, Betriebsstundenzähler von Aggregaten
min. Impulsbreite 100 ms (Reed-Kontakt, entprellt)
min. Impulsbreite 5 ms (elektronische Zähler, Opto OC, Opto OD, HRI-Mei)
Impulswerte (1/10/100/1000 Liter) konfigurierbar
Digitale Ausgänge 8 DO (Relais 230 VAC, 2A, (Dauerausgang, Impulsausgang)
Analoge Eingänge 7 AI (0/4 ... 20mA)
AI1: auf 0 ... 10 VDC umschaltbar
AI1-4: auf 0 ... 30 VDC umschaltbar
12 Bit
Hilfsspannung für externe Sensoren 20 VDC
Analoge Ausgänge 2 AO (0/4 ... 20mA)
max. Bürde 300 Ohm
12 Bit
Interface Plug-in
Das TAS X50 kann mit einer der folgenden Erweiterungen bestückt werden.
Funktion MPI / S7 Siemens S7 Protokoll über RS485 / S7-Protokoll, MPI
Funktion RS232 RS232 Serielle Schnittstelle
Funktion RS485 Zusätzliche RS485 Serielle Schnittstelle
Funktion P1-Energiezähler EVU Zähler / Smart-Meter, Zähler / Schnittstelle nach DSMR-P1 5.0.2 Standard
Funktion M-Bus-Slave -Energiezähler EVU Zähler / Smart-Meter, Zähler / M-Bus
Schnittstellen
Feldbusschnittstelle 2x RS485 (Port 1 / Port 2)
Feldbusschnittstelle-Erweiterung dritte RS485 (Port 3) Interface Plug-in erforderlich
Serielle Schnittstelle RS232 RS232 Interface Plug-in erforderlich
Siemens S7/MPI MPI Interface Plug-in erforderlich
P1 Stromzählerschnittstelle P1 Interface plug-in erforderlich
M-Bus-Slave
Stromzählerschnittstelle
M-Bus-Slave
Interface plug-in erforderlich
Ethernet 10/100 Base-T
TCP/IP Schnittstellenkopplung oder auch für Konfiguration direkt im LAN / RJ45
Protokolle zur Ankopplung
TCP/IP • IEC 60870-5-104
• OPC UA*
• Siemens S7-Protokoll über industrial Ethernet (Profinet/RFC1006)
• SNMP
• Modbus Master (TCP)
• Modbus Slave (TCP)
• TCP/IP Forwarder (Web-Cam)
• UDP Forwarder

*noch nicht verfügbar, Funktion folgt
Serielle Schnittstelle, Feldbusschnittstelle • Siemens MPI über Schnittstelle (Interface Plug-in MPI)
• Siemens AS511/RK512 (S5)
• Modbus Master (RTU)
• Eaton Moeller Sucom A
• Eaton Moeller Easy800, MFD80
• ekey-Zutrittssysteme
• Eaton Moeller XC100, XC200
• Mitsubishi Melsec
• MBus via Pegelwandler (PW3, PW20)
• Keller Sonden
• frei definierbare String-Schnittstelle
CAN-Bus • CANopen
Merkerbereich inkl. Software-Datenvariablen (Digital, Analog, Zähler): 768 Variablen
512 Digitalwerte / 128 Analogwerte / 128 Zählwerte
Analogwerte können auf bis zu 2000 Datenvariablen erweitert werden
Fernwirken
Datenübertragung
Fernwirkziele
2-Wege-Fernwirken
LTE, GPRS, SMS (automatisch bzw. Mobilfunk-Netzwerkmodus konfigurierbar)
zu Fernwirkzentrale TAS, TAS zu TAS, zeit- oder ereignisgesteuert
Weg 1: IP-Kommunikation, Weg 2: SMS-Fernwirken
Visualisierung IIOT-Portal myTAS; myTAS SCADA, myTAS Views uvm
Datenübergabe an Fremdleitsysteme
Datenloggen
Datenspeicher
Datenauswertung
Datenübertragung
laufende oder zyklische Datenaufzeichnung im lokalen Speicher, 300.000 Datensätze
laufende Bewertung der Daten
laufende oder zyklische Datenübertragung zum myTAS oder Fernwirkzentrale
Steuern
Vordefinierte Steuerungsfunktionen
SPS-Code
konfigurierbare Steuerungsfunktionen (Schwellensteuerung usw)
individuelle frei programmierbare SPS (Programmgröße 1MB); Norm IEC-61131
Störmelden
Alarmierungsformen
Alarmquittierung
SMS / Sprachanruf mit Quittierung / Sprachanruf / E-Mail
ja; Funktion: Abbruch der Rufreihenfolge oder Reihenfolge in Quittiergruppe;
direkt bei Sprachalarmierung, Quittierungs-SMS oder myTAS Quittierung
Kontakte
Ansprech- und Abfallverzögerung
Schwellwertüberwachung
Alarmtexte
als Öffner / Schließer konfigurierbar
frei definierbar
Minimum-, Maximumschwellen für Messwerte
freie Texte für Textnachrichten konfigurierbar
Zielrufnummern
Störungsruf
Erinnerungsrufe
Ruf bei Alarmende
Alarmabfolge, Alarmkaskade
Dienstplanumschaltung
Rufunterdrückungen
bis zu 200 (je nach Lizenzumfang)
individuell konfigurierbar
individuell konfigurierbar
individuell konfigurierbar
individuell konfigurierbar, gestaffelte Rufabfolge
myTAS Dienstplan
zeitgesteuert oder ereignisgesteuert, konfigurierbar
Sprachalarmierung
Synthetische Sprachtexte
Individuelle Sprachtexte
Standardsprachen: Deutsch / Englisch (Hauptsprache kann in der Konfigurationssoftware gewählt werden)
Sprachspeicher kann individuelle mit Sprachphrasen bespielt werden
Sie können auch gerne Ihre eigene TTS-Software verwenden.
Zusammenstellung der Sprachtexte individuelle konfigurierbar, fließende Ansage von Zahlen möglich
Statusabfrage
Sprachabfrage
SMS-Statusabfrage
Sprachgeführtes Menü zur Abfrage der aktiven Alarme sowie aktuellen Messwerten (bei Anruf zum TAS)
Konfigurierbare Status-SMS (Bitmuster, Messwerte, Mobilfunkstatus uvm)
Fernschalten
Fernschalten bei Anruf zum TAS
Fernschalten per SMS
Auslösung Fernschaltkontakt per Codeeingabe am Telefon (Zutrittsschutz konfigurierbar)
Schalten der Relaisausgänge per SMS-Codeübermittlung (Zutrittsschutz/Rufnummerneinschränkung konfigurierbar)
Eigenüberwachungsfunktionen / Funktionsüberwachung
Netzausfallserkennung
Akkuüberwachung mit Betriebsmeldung
Testrufmöglichkeiten
Kommunikationsüberwachung
ja, konfigurierbar
ja, konfigurierbar
ja, konfigurierbar
ja, konfigurierbar, myTAS Funktionsüberwachung
Konfiguration / Fernwartung
Konfigurationssoftware
Fernwartbar
Zutrittsschutz
TAS-View V2
über myTAS Portal, myTAS Fernwartung
konfigurierbar
History
Ereignisspeicher ja, letzte 1000 Ereignisse direkt in Gerätehistory (Systemereignisse, Alarme, Wahlversuche und Wahlergebnisse, Statusmeldungen)
Erweiterter Ereignisspeicher über myTAS Ereignisse, je nach Lizenz verschiedene Speicherdauern für störungsrelevante Ereignisse
Netzwerk / Datensicherheit
Netzwerkeinstellungen IP, Subnetz, Standardgateway; DHCP verfügbar
Verschlüsselung PSK - Pre-Shared Key (AEAD_AES_128_GCM); VPN
Allgemeine Daten
Abmessungen
Gewicht, Schutzart
206 x 126 x 82 mm (B/H/T) inkl. Klemmblöcke
1 kg, IP20
Display, LEDs und
Funktionstasten
180 x 102 Pixel (LCD, grafikfähig), LEDs für Modemkommunikation und Schnittstellen
4 Funktionstasten, Navigation, OK
Betriebstemperatur
Akku-Lade-Temperatur
0° C ... +50° C
0° C ... +45° C (akkuschonende Ladeweise)
Befestigung Hutschienenmontage mit Hutschienenclip
Stromversorgung
Versorgung
Maximale Stromaufnahme
24 VDC / 20...30 VDC
max. 300 mA / Ø 100 mA
Notstromversorgung integriertes Akku-Pack, 4 Stunden / LI-ION, 8.4VDC, 2100mAh
servicefreundlich von außen im laufenden Betrieb wechselbar
CPU
Controller
RAM
Filesystem
Programmspeicher
XMC4500 / 32bit ARM Cortex M4
18 Mbyte
256 Mbyte / Datenspeicher, Logspeicher, Sprachfiles
32 Mbyte / Betriebssystem, Firmware
Betriebssystem CMSIS RTOS
Angewandte Normen und Bestimmungen
2014/53/EU - Funkanlagen
2014/30/EU - EMV
2014/35/EU - Niederspannung
2011/65/EU, 2015/863, 2017/2102 ROHS
Konformität
EN 301 511 V12.5.1, EN 301 489-1 V2.2.3, EN 301 489-7 V1.3.1
EN 61326-1, ETSI EN 301 489-19 V2.1.0, ETSI EN 301 908-01 V13.1.1
EN 61000-4-3, EN 61000-4-4, EN 61000-6-2, EN 55032 A
EN 61010-1, EN IEC 63000
CE, RoHS

Alle Informationen zum Datenblatt finden Sie in unserer Produktbroschüre
