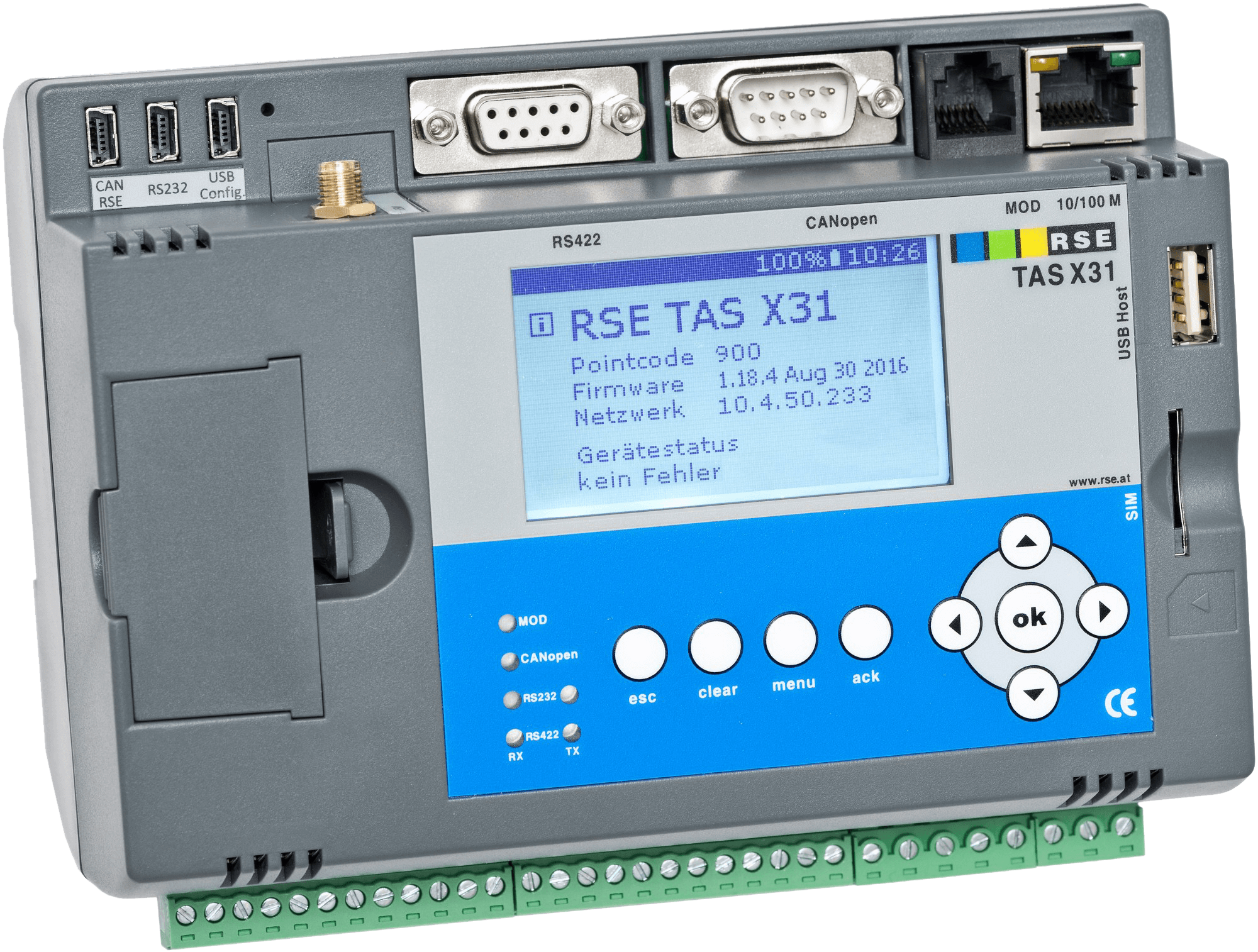

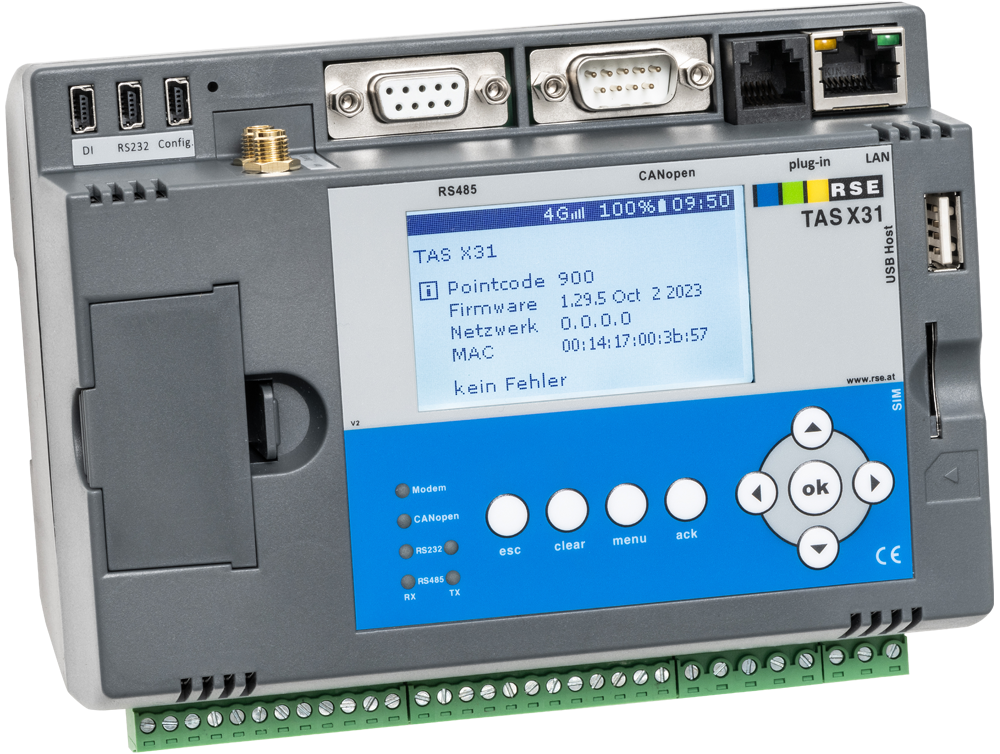

TAS X31

Das kompakte Fernwirk-, Steuerungs- und Störmeldesystem mit modernster Übertragungstechnik.

In folgenden Varianten erhältlich:

  • TAS X31 LTE-Modem (4G/3G/2G)
  • TAS X31 Analoges Modem
  • TAS X31 Voice over IP
  • TAS X31 LAN

I/Os und Kopplungsmöglichkeiten

  • 14 digitale Eingänge / binäre Zählereingänge
  • 4 analoge Eingänge mit Überwachungsfunktionen
  • 4 digitale Ausgänge mit Steuerungsfunktion
  • umfassende Kopplungsmöglichkeiten:
    Standardprotokolle wie IEC 60870-5-104, Modbus RTU, Modbus TCP, SNMP, Profinet, CANopen uvm.

Funktionsüberblick

Vielseitigkeit ist beim TAS X31 nicht nur ein Schlagwort, sondern Programm – sei es für Überwachung, Steuerung, Datenerfassung oder Fernwirken. Durch seine kompakte Bauform ist das TAS X31 eine wirtschaftliche und effiziente Lösung zur Einbindung von kleinen und mittleren technischen Anlagen.

Störmelden

  • Sprachruf-, SMS- oder E-Mail Alarmierung
  • Direkte Alarmintelligenz in der Außenstation
  • Überwachung der digitalen Eingänge und Datenschnittstellen
  • Überwachung von Mess- und Zählwerte mit Schwellwertalarmierung
  • Flexible Alarmabfolgen konfigurierbar
  • Einfache Konfiguration von Alarmtexten
  • Dienstpläne und Bereitschaftsdienstumschaltung
  • Alarm-Quittierung per Codeeingabe am Telefon oder per Quittier-SMS

Datenloggen

  • Aufzeichnung von Betriebsdaten mit lückenloser Datenpufferung
  • Datenzubringung über die physikalischen Kontakte und/oder Kopplungsschnittstellen
  • Datenerfassung mit Zeitstempel im nichtflüchtigen Speicher
  • Auswertung der Daten online über das RSE Service Portal „myTAS“
  • Weiterverarbeitung und Speicherung geordnet in einer Datenbank
  • Visualisierung der Daten in einem Prozessleitsystem

Steuern

  • Schwellwertfunktionen zur parametrischen Konfiguration von Steuerungsaufgaben
  • Steuern Sie Aggregate über die integrierten Relaisausgänge
  • Integrierte Kompaktsteuerung (SPS-Modul) für individuelle Steuerungs-, Mess- und Regelaufgaben
  • Steuerung von entfernten Aggregaten mittels Fernwirkbefehlen

Fernwirken

  • Vernetzung von Außenstationen zum Austausch von Fernwirkbefehlen (z.B. Schalten von Aggregaten)
  • Datenübertragung zu einer Fernwirkzentrale und/oder myTAS Portal zur Weiterverarbeitung der Daten an einer zentralen Stelle
  • Gesicherte Vernetzung mit verschlüsselter Datenübertragung (AES, PKI DTLS 1.2)
  • Neueste LTE Datenübertragung (4G/3G/2G)
  • 2-Wege-Fernwirken sichert die Übertragung wichtiger Fernwirkbefehle

Kopplungen

  • Einfache Anschaltung von Fremdsystemen über die zahlreichen Schnittstellen
  • Standardprotokolle wie IEC 60870-5-104, Modbus RTU, Modbus TCP, SNMP, Profinet, CANopen uvm. verfügbar
  • Nutzen Sie das TAS als Fernwirkkopf für ihre SPS
  • Lesen- und Schreiben von Datenbausteinen
  • Laufende Schnittstellenüberwachung für zuverlässigen Datenaustausch
  • Merkerbereich (bis zu 64 Digitalwerte, bis zu 16 Analogwerte, bis zu 16 Zählwerte)

Fernschalten

  • Schalten Sie Ausgangsrelais durch Anruf zum TAS (z.B. Torsteuerung, Aggregat ein/aus)
  • Zugangssicherung mit Code-Eingabe
  • Auswahl der gewünschten Funktion durch Code-Eingabe per Telefon
  • SMS-Schaltbefehle mit Zugriffsschutz über Whitelist
  • Sie erhalten eine direkte Rückmeldung über die durchgeführte Aktion
  • myTAS Fernschalten mit Live-Rückmeldung im Browser/App

I/Os

  • 14 DI zur Erfassung von Alarm- und Betriebszuständen sowie Zählimpulsen
  • 4 AI (bei entsprechender Lizenz) zur Messwerterfassung, Überwachungsfunktionen
  • 4 DO zur Ansteuerung externer Aggregate
  • Alle Ein-/Ausgänge verfügen über steckbare Anschlussklemmen.

Schnittstellen

  • Das TAS X31 bietet die Möglichkeit digitale Eingänge, Analogwerte und Zählwerte auch über Schnittstellen zuzubringen.
  • Über die Kopplungspakete (small, medium, large) stehen Ihnen zahlreiche hersteller-bezogene Protokolle (Siemens Profinet, eaton/Moeller, usw.) sowie offene Kommunikationsprotokolle (IEC 60870-5-104, Modbus, CANopen, SNMP) zur Ankopplung von Fremdsystemen und SPSn zur Verfügung.

Sprache

  • Hohe Wiedergabequalität durch neue synthetische Sprachtexte
  • Erstellung von individuellen Sprachtexten möglich
  • Ein Sprachruf sichert Ihnen eine zuverlässige Alarmierung, da eine direkte Rückmeldung erforderlich ist.
  • Ein SMS kann leicht übersehen werden.
  • Sprachgeführte Abfrage von Anlageninformationen mit Ansage von Zähl- und Messwerten

Mehr Informationen finden Sie in unserer Produktbroschüre

Im Downloadbereich stehen Ihnen weitere Informationen, wie z.B. Benutzerhandbuch, EPLAN Makro uvm zur Verfügung.
